在 GCP Load Balancer 上設定 logging 以及 monitoring 功能 – TCP Load Balancer dashboard & Email 告警設定教學

Operations 作業套件

自2016年 Google 發表了 Stackdriver 以來,這套工具提供了雲端服務使用者在 GCP 控制台上直接監測、除錯,改善應用程式的功能,使用者只需開啟 GCP 控制台, 這套工具觀測雲端資源的 dashboard 以及 log 記錄,方便做 troubleshooting 或是對 log 做更進一步的數據分析。而現在 Google 也更改了這項服務的名稱,以 Operations(作業套件)來統稱這項服務。

以下文章,要為您介紹,如何設定 Operations 當中的 Cloud Monitoring 跟 Cloud Logging 服務去監測 Cloud Load Balancing 的HTTP request 和 external ingress traffic。

Cloud Load Balancing

Cloud Load Balancing 是 GCP 的負載平衡服務,它具有可擴充性,不需要事先暖機,就可以自動將您的服務依照負載量的大小,適度調配到單一地區,或是全球多個地區的運算資源上。因此,您可以透過負載平衡適當地把流量有效分配給後端的伺服器,確保您的服務不會因為請求數量(request)過多造成服務中斷,導致回應請求的時間延遲。

分類選擇上, Cloud Load Balancing  依照網路流量類型,可分成 HTTP(S)TCP 以及 UDP 三種不同的型態。

關於 Cloud Load Balancing 的其他功能介紹,我們之後有機會再來分享。

Cloud Logging 與 Cloud Monitoring

Cloud Logging 是 Operations Suite 中的一項全代管服務,不僅可以處理大規模作業,還能擷取 GKE 環境和 VM 的應用程式與系統記錄檔資料和自訂記錄檔資料。Cloud Logging 可讓您即時分析記錄檔,也可以匯出 log 到 Cloud Storage 做長期備份。因此, 我們可以使用 Cloud Logging 的功能去記錄 Cloud Load balancing 的 HTTP request ,讓雲端使用者可以做分析或是除錯。

Cloud Monitoring 則是一個可以讓您掌握雲端資源的效能、運作時間與整體健康狀態的服務。除了幾個選單中可以直接選取的服務監視數據以外,您可以依照 GCP 提供的指標(metrics)做設定 產生 dashboard 圖表。在監測 Cloud Load Balancer 時,我們可以將 Cloud Load Balancing 的指標顯示在圖表上觀察服務目前的流量,還可以針對指定的觸發條件產生告警訊息,讓使用者在發生問題的第一時間就能採取應變措施。

實作範例

以下 demo 一共分為兩個部分:

  1. 使用 Cloud Logging 記錄檔來記錄 觀察 External HTTP Load Balancer 的 HTTP request

 2. 使用 Cloud Monitoring 製作 TCP Load balancer 的 dashboard 和 alerting

使用 Cloud Logging 觀察 External HTTP Load Balancer 的 HTTP request

首先點進 HTTP Load balancer服務,從 GCP console 的選單中,找到 Network 的 Load Balancing。

進入清單裡點選我們的 HTTP Load balbcer 名稱,就會看到下圖中的 Details,在紅色框框處,我可以找到34.120.175.226:80這個負載平衡前端的 IP 地址,把它記下來,以便進行 HTTP request 的模擬測試。(測試產生 request 方法,可以使用 postman 工具,或是在瀏覽器網址列輸入 ip:port 前面加上 http:// )

透過測試工具,我傳送了一些 HTTP request 給 Load Balancing。

使用 Cloud Logging 觀察 Load Balancer 的 log 日誌。

回到 GCP 的工具列,我們找到下圖紅框中的 Loggong >Logs Viewer 點選它。

接下來,在下圖中紅色框框的下拉選單裡面,找到我們要查看的 Cloud HTTP Load Balancer log。

我們在選單中找到 Cloud Load Balancer,選擇你的 load balancer frontend 名稱並點擊它。

選完以後,過幾秒 Cloud Logging 就會出現以下畫面:

我們點開其中一筆紀錄來看看裡面的內容:

我們發現裡面真的記錄了 http Request,還有包含 remote ip、requestMethod、status、user agent 等資訊,Cloud Logging 也會把其他關於這個 request 的系統記錄寫在這筆資料中。

匯出 log:Create Sink

如果想匯出 log 保存,可以點選 CREATE SINK (標示15)進行 log 檔的同步備份。完成設定後,未來當新的 log 產生時,我們可以透過這個功能,把我們的記錄匯出到 Cloud Storage 儲存。

如果要進一步下 SQL 指令進行分析,可以從 Edit Sink(標示16)選擇 Sink Destination,把資料匯出到 BigQuery 進行進一步的分析。

利用 Cloud Monitoring 製作 TCP Load balancer 的 dashboard 和 alerting

第二個實作範例,我們會實作一個 TCP Load Balancer,並設定 Cloud Monitoring 的 metric 產生監測圖表,以及示範如何設定告警訊息。

產生新的 External TCP Load Balancer

打開 GCP 控制台,在工具列的選單再次選擇 Network(標示1) 中的 Load Balancing (標示2)。

接下來在選單中點選  +CREATE LOAD BALANCER。

選擇 TCP Load Balancing 底下的 Start configuration,開始進行 TCP Load balancer 的設定。

因為我們要接收外部的 traffic,所以在這個頁面裡中要點選 From Internet to my VMs,接著按下 Continue 繼續。

進入 New TCP load balancer 的 Configuration 設定畫面後我們可以發現 TCP Load Balancer 的設定分為兩個部分:前端跟後端的 Configuration。


接下來,點選下圖中紅框裡的  Backend Configuration 參考右邊的設定來完成前端服務的設定。

其中 Health Check 的地方,我們需要進行一些設定。將選單下拉,選擇 Create another health check。

Health Check 的設定方式,可以參考下圖:

按下 Save and continue,儲存設定。

接著回到 TCP Load Balancer 設定畫面,點選紅框中的 Frontend configuration。

使用以下設定,點選 Done,完成設定。

Backend 跟 Frontend 如果都完成設定,畫面中就會出現兩的藍色的勾勾,如同上圖所示。按下 Create 新的 TCP Load balancer 就會產生。

在 Cloud Monitoring 產生新的 dashboard

接下來請打開 GCP 工具列找到 Monitoring (標示17) ,點選 Dashboard(標示18)。

點選在畫面上方的 +Create Dashboard,產生一個新的 Dashboard。

 為這個 Dashboard 取名。

按下下圖中紅框內的 ADD CHART

設定監測指標(metrics)

設定指標前,我們先從官方文件當中找到 GCP 提供使用 Monitoring 功能時可以設定的指標清單。

https://cloud.google.com/load-balancing/docs/network/networklb-monitoring#metrics-resources

文章中有針對指標的類型、用途做詳細的說明,我們從清單中選取以下兩個指標當作圖表呈現的內容:

新增指標一:

loadbalancing.googleapis.com/l3/external/ingress_bytes_count

這個指標可以作為監測 TCP 外部 ingress 的流量進入後端服務的計數器。

新增指標二:

loadbalancing.googleapis.com/l3/external/ingress_packets_count

這個指標可以作為監測 TCP 外部 ingress 的封包送入後端服務的計數器。

進入 ADD CHART 的設定畫面,在 Chart Title (標示19),為圖表命名,接著點選下面寫著 METRIC 的字樣,在 Find resource type and metric 的地方(指標20),貼上以下內容:

loadbalancing.googleapis.com/l3/external/ingress_bytes_count

輸入指標名稱後,點選下圖中的 Ingress bytes 。

接著 Resource types 的部分,我們選擇紅框中的 Google Cloud Network TCP Load Balancer Rule

新增完第一個指標以後, 繼續新增第二個指標,點選 +ADD METRIC

Find resource type and metric (指標20),貼上以下內容:

loadbalancing.googleapis.com/l3/external/ingress_packets_count

 Resource types 的部分,點選在下圖中紅框裡點選 Google Cloud Network TCP Load Balancer Rule

完成兩個 Metric 設定,最後點擊 SAVE 儲存,大功告成。

模擬流量產生,進入 TCP Load balancing 的應用程式

一開始沒有進來流量的時候,圖表不會產生內容,因此,我們可以使用 siege 工具(https://en.wikipedia.org/wiki/Siege_(software) 來模擬外部流量進入 TCP Load balancing 情況,再來觀察圖表中 ingress 流量以及封包數的變化。

當流量成功進入 TCP Load balancer 的後端服務時,Cloud Monitoring 的圖表數值就會產生變化。

我們可以看到,隨著時間軸的前進,青色線呈現的 ingress 的流量,從最開始輸入直線竄升後,就慢慢的呈現小幅的擺盪,而桃紅色線 ingress package(封包)的總計量,約莫都在 24KiB/s 上下徘徊。

設定告警政策(Alerting Policy)

 在 Cloud Monitoring 介面左邊的功能列,點選 Alerting

接著點選在畫面上方的 + CREATE POLICY

進入 CREATE POLICY 的畫面以後,我們先在紅框中的 Name 幫它取一個名字,新增告警政策。

按下畫面中的 ADD CONDITION ,畫面會出現告警條件的設定視窗如下。

我們先為這個告警條件取個名字。

接下來到 Target 項目中 Find resource type and metric 的地方,輸入以下指標:

loadbalancing.googleapis.com/l3/external/ingress_bytes_count

按下確認後,再選擇紅框中的 Resource types:Google Cloud Network TCP Load Balancer Rule

這個設定的用意,是要使用 TCP ingress 的流量作為告警政策的指標依據。

設定完 Target 以後,我們可以使用 Configuration 來設定告警發生的時機,請參考以下設定:

這個設定代表的意思是:

  • 不管在任何時間
  • 只要流量高於500 KB
  • 情況若持續超過 15 分鐘
  • 告警政策就會觸發

設定好 Configuration 後,按下畫面底部的 ADD,完成新增告警條件。

接下來,畫面會再回到新增告警政策的地方,按下 ADD NOTIFICATION CHANNEL

在這裡,我們要設定告警通知傳送到的目的地。

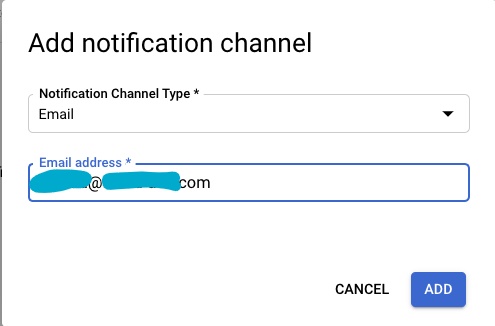

這邊我們選擇透過 Email 傳送告警通知到應用程式擁有者的信箱。輸入信箱地址,最後按下 ADD 送出 Add notification channel 設定。

所有告警政策設定完成,按下 SAVE 儲存。

如果設定告警有成功觸發條件時,你的信箱裡就會收到像這樣的信件通知:

總結

GCP 的 Operation Suite 其實提供了非常多樣的服務,本篇只有針對最常見的 logging 以及 monitoring 示範,目的就是想讓讀者可以透過實作去了解您在 GCP 上面的資源可以如何去結合 Operations suite 監控跟除錯的功能,達到進一步的優化,以及障礙排除的目的。未來在設定其他 GCP 資源的監控機制時,可以更快上手。

以上就是 Operations Suite 跟 Cloud Load Balancing 的實際應用分享,如果對我們的介紹有興趣,或是想進一步了解 GCP 的架構應用,請跟 Cloud Ace 聯絡。
